Projeto Funcionando

Video final do projeto funcionando:

Video --- eletrônica

Segue abaixo o vídeo do circuito que terá como função avaliar o desempenho do nosso protótipo, o vídeo é auto-explicativo:

Mecânica NMA 2

Na terça-feira, finalizamos o corte e a montagem dos perfis de aluminio que formarão a base da estrutura. A estrutura possui arestas de 20cm e duas de 30 cm, pois na sobra, 5cm de cada lado, deverá ser feito o furo para a fixação do protótipo no local de uso evitando que o vento carregue o gerador eólico.

Mecânica NMA 1

Na segunda -feira foi feito o corte dos perfis em L da base da estrutura e o torneamento do tarugo de nylon para o acoplamento do eixo :

DÍNAMO

 A estrutura do nosso protótipo por ser leve não conseguiu torque suficiente para rotacionar o eixo do alternador de carro, procuramos imãs de HD's para criar o nosso próprio gerador, mas os imãs que conseguimos são diferentes entre si, inviabilizando a construção do gerador e tambem não há mais tempo para encomendar imãs para a produção, por esse motivo resolvemos utilizar na geração de energia um dinamo de bicicleta de 12V e 5,5W. Segue abaixo as imagens do dínamo:

Alternador

Conseguimos um alternador de carro, 12V e 70A, para funcionar como o nosso gerador de energia através do movimento de rotação produzido pelo vento. Temos algumas duvidas se vamos usá-lo mesmo, pois pelo fato da nossa estrutura ser muito leve não tenha torque suficiente para girar o alternador, teremos que testar. Além disso estamos por fora procurando HD's quebrados para obter os imãs presente neles, pois esses imãs poderão ser usados para a produção do nosso próprio gerador, caso o protótipo não funcione com o alternador.
Segue abaixo as fotos do alternador:

Estrutura: Eixo

Inicialmente o eixo da estrutura seria de Polipropileno (PP), porém não encotramos o material com as especificações desejadas, 1/2 polegada de diâmetro e 50 cm de comprimento, por isso compramos o eixo de nylon na ACMA.

Montagem da estrutura

 No NMA cortamos o tubo de PVC em três partes, 25 cm de comprimento cada, para fazer as hélices e cortamos o tarugo de PP, que servirá de apoio para as hélices. Os tarugos de PP tem 1,5 cm de altura e 10 cm de diâmetro e neles fizemos frezas para fixar as hélices.

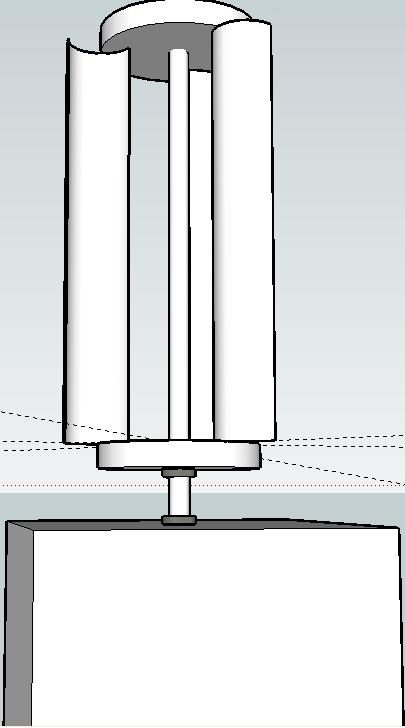

Projeto no Sketchup

    Depois de várias modificações no sketchup, ja tinhamos feito 3 outros modelos, devido a algumas impossibilidades de elaboração da estrutura do projeto chegamos, aparentemente, a um resultado final de como vai ser o nosso protótipo nesse semestre. Percebe-se nas figuras abaixo que o gerador possui apenas 3 hélices, dessa maneira percebemos, através de pesquisas, que é a melhor opção para o nosso projeto, uma vez que com 4 hélices giraria mais lento e com 3 hélices temos um equilibrio maior que com 2.

     As hélices serão feitas de tubo de PVC, dividimos o tubo em 3(120º), o apoio das helices, tanto superior quanto inferior são de polipropileno(PP), os materias de que serão feito as outras partes do projeto ainda estão sendo avaliadas pela equipe.

     Seguem as imagens:

Imãs de neodímo

Aqui está um vídeo mostrando o quanto os imãs de neodímio tem um bom fluxo magnético, o imã utilizado no vídeo é o N48, que é capaz de suportar 30kg levitando. Esse semestre vamos fazer uma turbina eólico de eixo vertical(TEEV) de pequeno porte e o objetivo pro ARHTE é colocá-la no topo dos olofotes dos estádios vizando a copa 2014 aqui no Brasil.
A equipe está trabalhando para implementar no gerador dois imãs de neodímeo, ainda não sabemos qual, que servirá para sustentar a parte móvel do gerador evitando atrito no momento de rotação.
Aproveitem o vídeo:
